고체절연 개폐장치

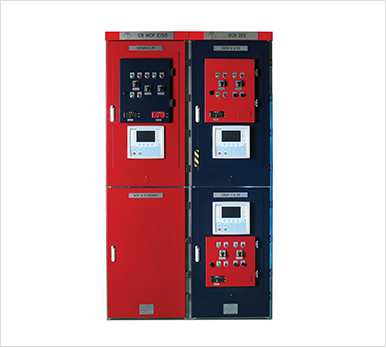

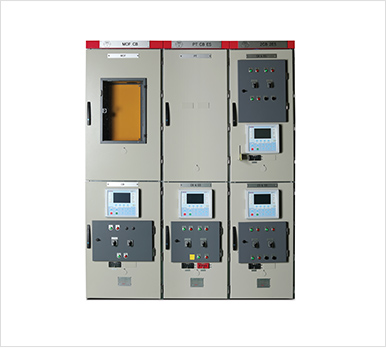

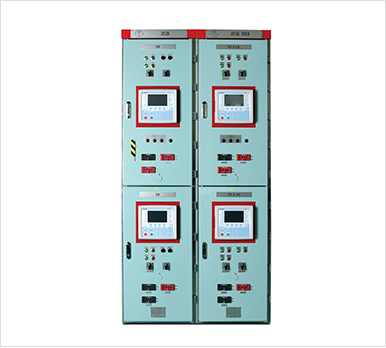

SIS (Solid Insulated Switchgear)는 신속한 고장 분리와 정전 시간을 최소화하여 수배전선을 보호하는 지중용 다회로 차단기입니다. 본체와 모선 부를 에폭시로 성형화하여 기존 GIS의 SF6 가스 사용에
따른 보수 및 점검이 필요 없으며, MCSG 제품에 비해 노출된 충전 부가 전혀 없는 안전한 구조입니다.
차단부는 P.M.A 방식을 적용, 단로기 및 접지 스위치는 모터 또는 수동형으로 사용 가능하며, 동작 횟수 10,000회 이상을 보장합니다.
소형화 된 크기와 경량화된 무게로 설치 면적이 기존 모델의 70%로 축소가 가능하며, SF6가스를 전혀 사용하지 않아 친환경적 입니다. 국제 공인 시험기관의 형식 시험을 거처 성능이 입증된 차세대
변전소 및 발전소용 전력기기입니다.
신뢰성
- 부품 수를 획기적으로 최소화한 구조로, 10,000회 이상 검증된 차단기 메커니즘 적용
- 가스 압력 감시 불필요
- Gas Insulated Switchgear와 달리, 내부 구성 품에 접근이 가능하고 관리가 용이
- 차단 부, 단로기, 접지 스위치 (CB, DS, ES) 간 기계적, 전기적 이중 연동 (Interlock) 기능을 통해 동작 신뢰 향상
안전성
- 노출된 도전 부가 없어 외부 접촉사고가 없음
- SF6가스 절연 방식에서의 압력 팽창에 따른 폭발 위험성 해소
- 각상 개별적으로 고체 절연 본체를 사용하므로, GIS나 MCSG와 달리 내부 단락 사고 방지
- CB, DS, ES를 하나의 에폭시 몰드 본체 내에 설계하여 기기간 외부 인터페이스 배제 및 본체 안정성 향상
환경 친화적 에폭시 절연
- 오염 환경에 강한 에폭시를 사용하여 염진해 오손 지역에도 적용 가능
- 가스 및 압력 방출 쇄정 장치가 불필요한 유지보수 불요 구조[Maintenance Free]
- 온난화 지수가 CO2 의 23,900 배인 SF6 가스의 무 사용으로 환경 친화적
기타 기술 사항
- 전압 감지(VD) 기능
- 미래 변전소 용량 증가에 따른 증설 용이
- 기존 MCSG 대비 설치 면적 70%로 축소
제품 정격
| 항목 | 특성 | 항목 | 특성 | |
|---|---|---|---|---|
| 정격전압 [kV] | 25.8 | 보호등급 | IP31 | |
| 정격전류 [A] | 630 / 1250 | 정격 단시간 전류 | 25kA, 1초간 | |
| 정격차단용량 [kA] | 25 | 정격투입전류 [kA] | 65 (peak) | |
| 정격주파수 [Hz] | 60 | 부하개폐수명 [600A] | 차단부 10,000회 | 개폐부 1,000회 |
| 충격내전압 [kV] | 상대지간, 극간 - 125 / DS 극간 - 140 | 상용주파내전압 [kV] | 상대지간, 극간 - 50 / DS 극간 - 55 | |
단모선
| 항목 | 특성 | 항목 | 특성 | 항목 | 항목 | |
|---|---|---|---|---|---|---|
| 개별규격 | 정격전압 [kV] | 25.8 | 22.9kV/-190V/ | 25.8 | ||
| 정격전류 [A] | 630 / 1,250 | 600A-5A | 630 / 1,250 | 630 | 630 / 1,250 | |
| 구성 | VCB | - | 1 | 0 | 0 | 0 |
| DS | 0 | - | - | 0 | 0 | |
| ES | 0 | - | - | 0 | 0 | |
| PT | - | - | 0 | - | 0 | |
| CT | - | - | 0 | 0 | 0 | |
| Digital RY | - | - | 0 | 0 | 0 | |
| SA | 0 | - | - | 0 | 0 | |
| 사용용도 | Incoming | 0 | - | 0 | - | 0 |
| Feeder | - | - | 0 | 0 | 0 | |
| Tie | 0 | - | 0 | - | 0 | |
| MOF | - | 0 | - | - | - | |
